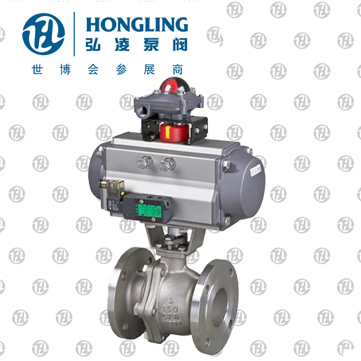

ZSHR氣動O型切斷球閥概述：

氣動O型切斷球閥是一種氣動直角回轉型切斷閥。它與電磁閥及閥位開關箱配套使用，可實現遠程切斷控制。O型球閥采用整體式閥芯、閥桿設計，確保無間隙操作，杜絕閥桿磨損。采用雙向金屬硬密封結構。雙向密封泄漏小、適用溫度范圍大。閥芯與硬密封閥座之間隙回轉時具有很大的剪切力及自潔功能。尤其適用于控制纖維性和有微小固體顆粒的懸濁液及粘性介質的通斷。氣動執行機構采用曲臂轉換結構，具有輸出力矩大、體積精小、穩定可靠等特點，氣缸筒體采用鏡面管，表面光滑，無油潤滑、使用壽命超長。因此本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。

ZSHR氣動O型切斷球閥特點：

1、O型球閥采用全通徑設計，流通阻力可以忽略不計。

2、O型球閥采用雙向金屬硬密封結構，密封性能優越，適用溫度范圍大，剪切力強等特點，泄漏量額定流量系數。

3、O型球閥閥芯、閥桿采用整體式鑄造，無機械死區、閥桿永不磨損，使用壽命較普通球閥提高5~10倍。

4、氣動執行機構采用活塞式氣缸及傳動軸轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。

附件的選項 根據不同控制和要求可選擇下列附件：

1、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

2、 調節型附件：電氣定位器、氣動定位器、電氣轉換器。

3、 氣源處理附件：空氣過濾減壓閥、氣源處理三聯件

4、 手動機構：HVSD手操機構

ZSHR氣動O型切斷球閥執行標準：

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、檢驗主試驗：JB/T 9092、API 598。

ZSHR氣動O型切斷球閥性能規范：

氣動球閥安裝尺寸表：
