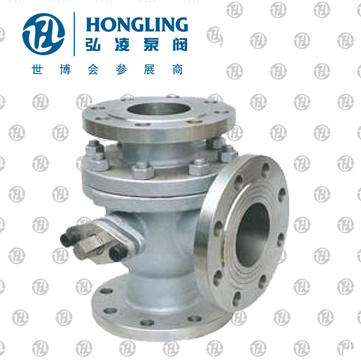

三通四密封球閥

產品型號：Q45F

發布時間：2008-9-11

三通四密封球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

查看產品實物圖

下一個產品：鍛鋼硬密封球閥

上一個產品：三片式對焊球閥

分享到：

相關產品:

保溫球閥氣動三通球閥蝸輪固定球閥電動對夾式球閥全鍛鋼高壓硬密封球閥精小型氣動O型切斷球閥電子式電動O型球閥氣動O型切斷球閥電動O型調節球閥氣動保溫球閥襯氟球閥外螺紋球閥不銹鋼法蘭球閥高壓焊接球閥廣式內螺紋球閥三通四密封球閥三片式承插焊球閥法蘭三通球閥廣式法蘭球閥法蘭放料球閥鍛鋼硬密封球閥三片式對焊球閥三片式法蘭球閥三片式球閥二片式球閥一片式球閥對夾式薄型球閥電動三通球閥保溫縮徑球閥超薄型對夾保溫球閥對夾式保溫球閥氣動固定球閥蝸輪浮動法蘭球閥螺紋不銹鋼三通球閥不銹鋼整體高溫球閥氣動浮動不銹鋼球閥電動硬密封V型調節球閥電動固定球閥鍛鋼固定球閥

三通四密封球閥產品用途：

Q45F 型 PN16~PN40 T形三通球閥有T形和L形。T形能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L形只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

三通四密封球閥產品特點：

1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。

2、三通球芯分T形和L形，使用壽命長，流通能力大，阻力小。

3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

三通四密封球閥主要零件材料：

序號 No.	材料標準	材料牌號				序號 No.	材料標準	材料牌號
	材料標準	碳鋼		不銹鋼			材料標準	碳鋼		不銹鋼
	零件名稱	GB	ASTM	GB	ASTM		零件名稱	GB	ASTM	GB	ASTM
01	排污塞	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L	14	墊圈	氟橡膠；PTFE；金屬夾石墨
02	閥體	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti	CF8/CF8M/ CF3/CF3M	15	閥蓋	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti	CF8/CF8M/ CF3/CF3M
03	閥座O形圈	氟橡膠	氟橡膠	氟橡膠	氟橡膠	16	止推軸承	PTFE	PTFE	PTFE	PTFE
04	閥座彈簧	17-7PH	17-7PH	17-7PH	17-7PH	17	壓環	25鍍鉻 25HRC	A105鍍鉻 A105HRC	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316
05	閥座	PTFE;PPL	PTFE;PPL	PTFE;PPL	PTFE;PPL	18	填料O形圈	氟橡膠	氟橡膠	氟橡膠	氟橡膠
06	閥座支承圈	25鍍鉻 25HRC	A105鍍鉻 A105HRC	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316	19	閥桿O形圈	氟橡膠	氟橡膠	氟橡膠	氟橡膠
07	球體	1Cr18Ni9Ti	304	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316	20	閥桿填料	石墨
08	球體鍵	40Cr	40Cr	1Cr17Ni2	1Cr17Ni2	21	填料壓蓋	25鍍鉻 25HRC	A105鍍鉻 A105HRC	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316
09	上閥桿	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L	22	螺釘	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
10	側蓋	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti	CF8/CF8M/ CF3/CF3M	23	支架	WCB	WCB	WCB	WCB
11	墊圈	氟橡膠；PTFE；金屬夾石墨			17-7PH	24	鍵	40Cr	40Cr	1Cr17Ni2	1Cr17Ni2
12	螺母	45	A194-2H	0Cr18Ni	A194-8M	25	盲板	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti	CF8/CF8M/ CF3/CF3M
13	雙頭螺柱	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M

Q45F三通四密封球閥標準:

1、設計、制造按API600 API6D

2、結構長度按ZMV-2002

3、法蘭尺寸按ANSIB16.5

4、試驗和檢驗按API598 API6D

Q45F三通四密封球閥規范:

1、設計、制造按GB12237-89

2、結構長度按ZMV-2002

3、連接法蘭JB79-94

4、閥門檢查和試驗按GB13927-89

Q45F三通四密封球閥主要外形尺寸:

150Lb-300Lb
尺寸	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"
尺寸	DN	15	20	250	40	40	50	65	80	100	125	150	200	250	300
L	mm	140	160	180	200	220	240	260	280	320	380	440	540	-	-
H	mm	90	95	105	115	135	140	155	185	210	275	305	335	-	-
W	mm	140	140	155	250	250	350	350	420	700	1000	1300	1800	-	-
1/2(L)	mm	70	80	90	100	110	120	130	140	160	190	220	270	-	-
1.6MPa-4.0MPa
尺寸	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"
	DN	15	20	250	40	40	50	65	80	100	125	150	200	250	300
	mm	140	160	180	200	220	240	260	280	320	380	440	540	-	-
L	mm	90	95	105	115	135	140	155	185	210	275	305	335	-	-
H	mm	140	140	155	250	250	350	350	420	700	1000	1300	1800	-	-
W	mm	70	80	90	100	110	120	130	140	160	190	220	270	-	-
