氣動球閥是由氣動執行器和球閥組合而成，替代人工的操作，不僅節省了大量的人力物力，而且可同時對多臺球閥進行控制。氣動球閥的執行器工作帶動閥體能快速的啟閉，速度可達到秒內切斷的效果。氣動執行器的執行速度相對較快，最快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。氣動球閥的氣動執行機構主要分為單作用、雙作用兩種，在氣動頭上配備附件如：三聯件、定位器、限位開關等，可作為節流調節流量使用。同時加配控制箱，就可在遠距離的控制室內進行開關控制。那么氣動球閥工作原理是什么了，下面我們一起來了解一下吧。

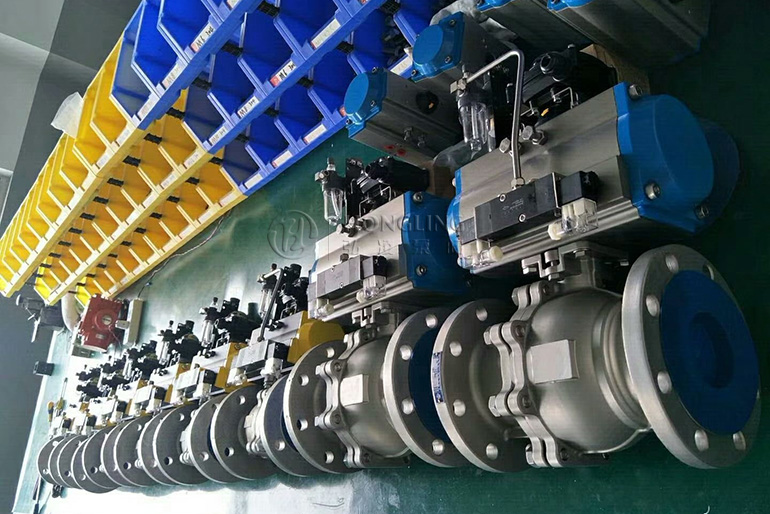

氣動球閥

氣動球閥工作原理

氣動球閥只需要通過壓縮空氣進入氣動執行器，氣源帶動球芯旋轉0-90度的操作和很小的轉動力矩就能控制球閥的開關，可根據工況需求裝配閥門定位器，從而控制球閥球芯的開度來對介質流量進行調節。球體繞閥體中心線作旋轉來達到開啟，有圓形通孔或通道通過其軸線。當球心旋轉到90°時閥門處于緊閉狀態，當執行器工作時，只需很小的轉動力矩就能將閥門關緊嚴密，從而可達到快速截斷切斷的原理。

氣動球閥工作原理圖

圖2單作用氣動球閥工作原理圖(1.氣動頭 2.電磁閥 3.過濾減壓閥 4.氣源)圖2為一套單作用氣動球閥的工作原理圖，同前，壓縮空氣首先通過過濾減壓閥，電磁閥線圈得電時，氣體流入電磁閥進氣口 a 口，從氣口 b 流入到氣動頭，推動活塞動作，同時氣動頭內彈簧被壓縮，當發生故障時(失氣或者失電)，電磁閥恢復彈簧位，氣源被阻斷，氣動頭彈簧釋放壓縮力，推動活塞向相反方向運動，排氣通道為 b~c，可將球閥停留在設定的開啟或者關閉位置，防止發生事故。

以上就是氣動球閥工作原理的詳細說明，從上可知，氣動球閥只需要通過壓縮空氣進入氣動執行器，氣源帶動球芯旋轉0-90度的操作和很小的轉動力矩就能控制球閥的開關。如還有不明白的地方請聯系我們客服人員。
