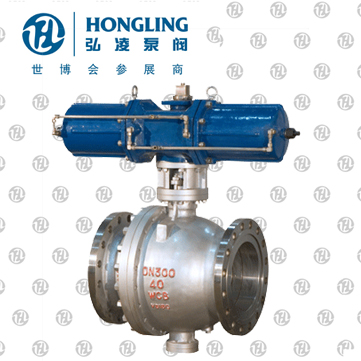

氣動固定球閥

產品型號：Q647F/H

發布時間：2008-5-7

Q647型氣動固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。

查看產品實物圖

下一個產品：對夾式保溫球閥

上一個產品：蝸輪固定球閥

分享到：

相關產品:

保溫球閥氣動三通球閥蝸輪固定球閥電動對夾式球閥全鍛鋼高壓硬密封球閥精小型氣動O型切斷球閥電子式電動O型球閥氣動O型切斷球閥電動O型調節球閥氣動保溫球閥襯氟球閥外螺紋球閥不銹鋼法蘭球閥高壓焊接球閥廣式內螺紋球閥三通四密封球閥三片式承插焊球閥法蘭三通球閥廣式法蘭球閥法蘭放料球閥鍛鋼硬密封球閥三片式對焊球閥三片式法蘭球閥三片式球閥二片式球閥一片式球閥對夾式薄型球閥電動三通球閥保溫縮徑球閥超薄型對夾保溫球閥對夾式保溫球閥氣動固定球閥蝸輪浮動法蘭球閥螺紋不銹鋼三通球閥不銹鋼整體高溫球閥氣動浮動不銹鋼球閥電動硬密封V型調節球閥電動固定球閥鍛鋼固定球閥

氣動固定球閥產品說明：

氣動固定球閥是雙向閥，流向無限制。中法蘭用螺柱連接，上下閥桿均設有滑動軸承，減少磨擦，使用操作省力、平穩。在正常情況下：壓力低時閥座密封依靠彈簧預緊力使閥座緊貼球體達到密封，壓力高時，在閥座上形成活塞效應，在上游介質壓力作用下，使閥座壓緊球體達到密封、氣動固定球閥，氣動球閥，球閥廣泛應用于過程控制系統實現開或關。

氣動固定球閥產品型號/技術參數：

閥類	傳動方式	連結形式	結構形式	密封面	公稱壓力（MPa）	閥體材料
球閥	6-氣動 6s-氣動帶手動	4-法蘭式	固定球直通	F-氟塑料 H-合金鋼 PPL	1.6 2.5 4.0 6.4	按表內閥體材料代號
公稱通徑DN（mm）		50-500
材料\\\\\\\\材料代號		C		P		R
主要零件	閥體	WCB		ZG1Cr18Ni9Ti		ZG1Cr18Ni12Mo2Ti
	球板	2Cr13		1Cr18Ni9Ti		1Cr18Ni12MoTi
	閥桿	2Cr13		1Cr18Ni9Ti		1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚笨
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類		醋酸類
	適用溫度	-28℃～300℃
控制型式		雙作用/單作用
作用型式		切斷/調節
輸入信號		電信號：0～10mA、-4～10mA 氣信號20～100kPa
回信電壓		AC220V/DC24V
工作介質		凈化壓縮壓氣
執行器	型號	GT系列、HY系列、AW系列、ZSH系列等
	氣源壓力	0.4～0.7MPa

氣動固定球閥安裝尺寸表：

公稱通徑DN（mm）	尺寸（mm）															執行器型號
	1.6MPa					2.5MPa					4.0MPa
	L	D	D1	B	Z-φD	L	D	D1	B	Z-φD	L	D	D1	B	Z-φD
50	203	160	125	16	4-18	216	160	125	20	4-18	216	160	125	20	4-18	可選配GTD/GTE、 AW/AWS、HY、 ZSH系列執行器（以上選配僅供參選具體選用根據實際要求）
65	222	180	146	18	4-18	241	180	145	22	8-18	241	180	145	22	8-18
80	241	195	160	20	8-18	283	195	160	22	8-18	283	195	160	22	8-18
100	305	215	180	20	8-18	305	230	190	24	8-23	305	230	190	24	8-23
125	356	245	210	22	8-18	381	270	220	28	8-25	381	270	220	28	8-25
150	394	280	240	24	8-23	403	300	250	30	8-25	403	300	250	30	8-25
200	457	335	295	26	12-23	502	360	310	34	12-25	502	375	320	38	12-30
250	533	405	355	30	12-25	586	425	370	36	12-30
300	610	460	410	30	12-25	648	485	430	40	16-30
350	686	520	470	34	16-25	762	550	490	44	16-34
400	762	580	525	36	16-30	838	610	550	48	16-34
450	864	640	585	40	20-30	914	660	600	50	20-34
500	914	705	650	44	20-34	991	730	660	52	20-41
