電動O型調節球閥

產品型號：ZDJR,ZDRO

發布時間：2009-5-20

電動O型調節閥是一種轉為90 0 的旋轉類型調節閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，配用KDJ-Ⅱ、Ⅲ執行器引配日本工裝、西德歐姆龍等高性能執行機構。

查看產品實物圖

下一個產品：氣動O型切斷球閥

上一個產品：氣動保溫球閥

分享到：

相關產品:

保溫球閥氣動三通球閥蝸輪固定球閥電動對夾式球閥全鍛鋼高壓硬密封球閥精小型氣動O型切斷球閥電子式電動O型球閥氣動O型切斷球閥電動O型調節球閥氣動保溫球閥襯氟球閥外螺紋球閥不銹鋼法蘭球閥高壓焊接球閥廣式內螺紋球閥三通四密封球閥三片式承插焊球閥法蘭三通球閥廣式法蘭球閥法蘭放料球閥鍛鋼硬密封球閥三片式對焊球閥三片式法蘭球閥三片式球閥二片式球閥一片式球閥對夾式薄型球閥電動三通球閥保溫縮徑球閥超薄型對夾保溫球閥對夾式保溫球閥氣動固定球閥蝸輪浮動法蘭球閥螺紋不銹鋼三通球閥不銹鋼整體高溫球閥氣動浮動不銹鋼球閥電動硬密封V型調節球閥電動固定球閥鍛鋼固定球閥

電動O型調節球閥概述：

ZJKR、ZDJR系列電動O型調節閥是一種轉為90 0 的旋轉類型調節閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，配用KDJ-Ⅱ、Ⅲ執行器引配日本工裝、西德歐姆龍等高性能執行機構。產品機通常用于密封要求嚴格的場合，除控制氣體、液體、蒸氣介質外，還適宜控制污水和含有纖維雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

電動O型調節球閥主要技術參數和性能指標：

公稱通徑mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數Kv	17	33	62	95	146	323	350	439	810	1205	1912	3014	4306	6540	8750	11800
公稱壓力	PN1.6,6.4MPa
連接型式	法蘭連接，按JB79-59標準
球閥轉角	90 0
閥體材料	鑄鋼，鑄不銹鋼
適用溫度℃	-40～+180（常溫型）、-40～+450（中溫型）
執行機構	DJK-Ⅱ、Ⅲ型PS AUTOMATION CMBH、LNAR-KOSO、Unic-Z電動執行機構
輸入信號	0～10mA 4～20mA 1～5V DC
基本誤差	≤全行程的±2.5％
回差	≤全行程的2.0％
死區	≤全行程的3.0％
泄漏量	軟密封，JB/T7378-94表二的V級　硬密封，JB/T7378-94表2的IV級 JB/T7378-94標準表2見附表

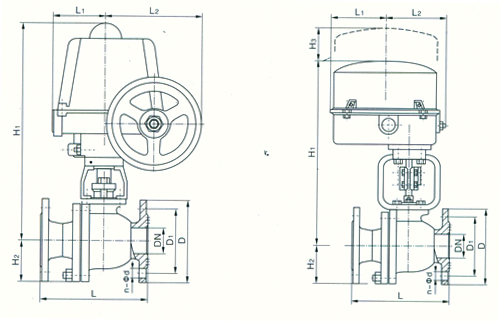

電動O型調節球閥結構尺寸圖

電動O型調節球閥外形及連接尺寸

ZKJR-16型

公稱通徑DN	L	H 1	H 2	D	D 1	n-d
25	150	470	58	115	85	4-18
32	165	490	68	135	100	4-18
40	180	500	73	145	110	4-18
50	200	620	80	160	125	4-18
65	220	630	90	180	145	4-18
80	240	650	98	195	160	8-18
100	280	685	120	215	180	8-18
125	320	730	140	245	210	8-18
150	360	880	167	280	240	8-23
200	450	970	210	335	295	12-23
250	600	1020	335	405	355	12-25
300	700	1310	385	460	410	12-25
350	800	1355	420	520	470	16-25
400	900	1405	470	580	525	16-30

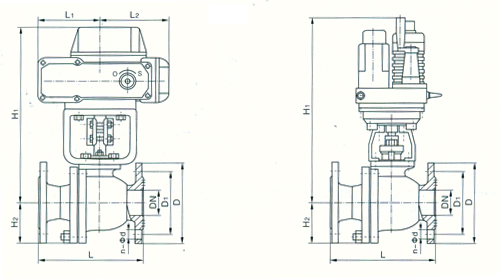

電動O型調節球閥電子式內伺服ZDJR-16型

公稱通徑 DN	PS ATUOMATION CMBH			LNAR-KOSK			Unic-Z
公稱通徑 DN	H 1	L 1	L 2	H 1	L 1	L 2	H 1	L 1	L 2
25	358	182	90	291	56	225	247	98	110
32	376	182	90	309	56	225	265	98	110
40	384	182	90	317	56	225	273	98	110
50	443	182	90	376	56	225	332	98	110
65	531	210	105	426	56	255	342	123	133
80	561	210	105	441	56	255	357	123	133
100	654	252	131	461	56	255	379	123	133
125	701	252	131	560	68	270	426	123	133
150	721	252	131	580	68	270
200	791	252	131	705	80	335
