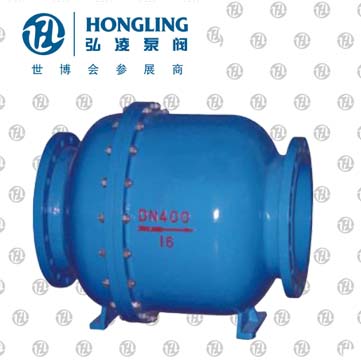

微阻球形止回閥產品概述
微阻球形止回閥,采用橡膠包皮球為閥瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
微阻球形止回閥主要技術參數
公稱壓力：1.0～1.6MPa
公稱通經：50～1000mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
微阻球形止回閥工作原理：
球形止回閥的閥瓣是包覆橡膠或工程塑料的球體，因此其密封性能可靠。球型止回閥根據其公稱通徑的大小，有單球和多球之分。其密封原理是：當開泵時，介質正向流動產生的介質壓力推動球體運動，沿導柱離開閥座密封面，止回閥便開啟，介質通過；當停泵時，介質反向流動的壓力推動球體沿導柱滾到閥座密封面，關閉止回閥，靠工作介質的壓力，使球體閥瓣和閥座密封面間產生一定的密封比壓，保證止回閥的密封，達到阻止介質逆流的目的。
微阻球形止回閥主要零部件材料
| 零件名稱 | 閥體 | 閥瓣 | 閥座 | 彈簧 |
| 材料 | 鑄鐵、球鐵、鑄鋼 | 鑄銅、不銹鋼 | 銅、不銹鋼 |
不銹鋼 |

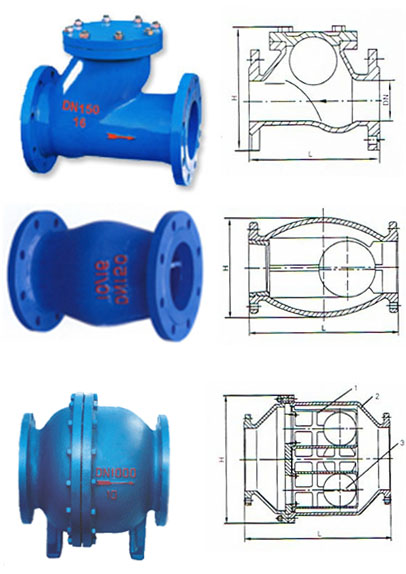

微阻球形止回閥主要外形連接尺寸
| DN（mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 781 | 914 | 978 | 978 | 1295 | 1448 | 1600 | 1760 | 1900 |
| H | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 470 | 500 | ||||||||
| H1 | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
