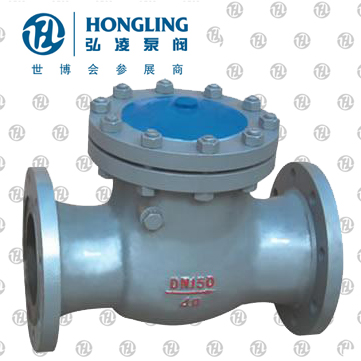

旋啟式止回閥

產品型號：H44H/W

發布時間：2009-10-10

旋啟式止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。

查看產品實物圖

下一個產品：不銹鋼消聲止回閥

上一個產品：微阻緩閉止回閥

分享到：

相關產品:

不銹鋼消聲止回閥對夾式靜音止回閥襯膠止回閥襯氟止回閥對夾式高壓止回閥對夾旋啟式止回閥對夾雙瓣式蝶型止回閥升降式底閥黃銅絲口止回閥不銹鋼內螺紋止回閥不銹鋼升降式止回閥靜音止回閥高壓升降式止回閥不銹鋼螺紋止回閥微阻球形止回閥微阻球形止回閥旋啟式止回閥對夾薄型止回閥橡膠瓣止回閥全銅消聲止回閥對夾式蝶型止回閥對夾升降式止回閥微阻緩閉止回閥不銹鋼立式止回閥微阻緩閉蝶型止回閥升降式止回閥消聲止回閥（鐵殼銅芯）

旋啟式止回閥概述:

止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。適用介質為：水、油品、蒸汽、酸性介質等。

旋啟式止回閥標準：

設計與制造	結構長度	壓力-溫度等級	連接法蘭	試驗與檢驗
GB12236	GB12221	GB9131 JB/T74 HG20604	JB/T74-94 GB9113 HG20592-20635	JB/T9092-1999 GB13927

旋啟式止回閥壓力試驗：

公稱壓力 PN(MPa)	試驗壓力(MPa)		適用溫度(℃)				適用介質
公稱壓力 PN(MPa)	強度試驗	密封試驗	WCB	Cr5Mo	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti	適用介質
1.6	2.4	1.8	≤425	≤550	≤220	≤200	水、油品、蒸汽、酸性介質
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0			-
16.0	24.0	17.6
25.0	37.5	27.5

旋啟式止回閥主要零件材料及性能：

零件名稱	材料編號
閥體	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
搖桿	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥座	25	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
銷軸	1Cr17Ni2		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
密封環、墊片	包覆墊		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti

旋啟式止回閥結構尺寸圖:

旋啟式止回閥主要技術尺寸:

公稱壓力 PN(MPa)	公稱直徑 DN(mm)	主要外形尺寸及連接尺寸								重量 (kg)
公稱壓力 PN(MPa)	公稱直徑 DN(mm)	L	D	D1	D2	b-f	z-d	D3	H	重量 (kg)
1.6	25	160	115	85	65	16-2	4--14	140	130	14
	32	180	135	100	78	16-2	4--18	150	140	16
	40	200	145	110	85	16-2	4--18	160	150	18
	50	230	160	125	100	16-2	4--18	185	160	22
	65	290	180	145	120	18-3	4--18	215	177	26
	80	310	195	160	135	20-3	8-18	235	187	33
	100	3540	215	180	155	20-3	8-18	255	202	39
	125	400	245	210	185	22-3	8-18	285	227	57
	150	480	280	240	210	24--3	8-23	330	263	80
	200	550	335	295	265	26-3	12-23	385	293	95
	250	650	405	355	320	30-3	12-25	455	330	175
	300	750	460	410	375	30-4	12-25	515	382	260
	350	850	520	470	435	34--3	16-25	545	430	360
	400	950	580	525	485	36-4	16-30	600	480	496
	500	1150	705	650	608	44--4	20-34	730	560	588
