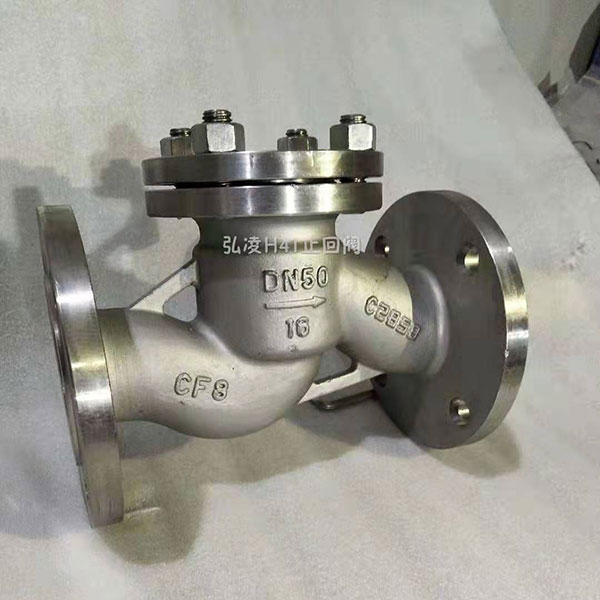

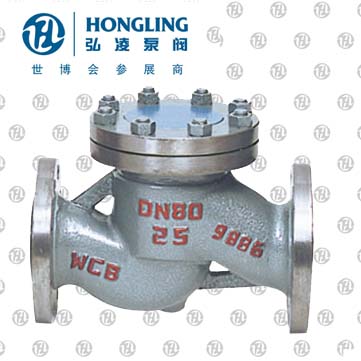

升降式止回閥
產品型號：H41H/W
發布時間：2009-8-8
升降式止回閥選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。
下一個產品：微阻緩閉蝶型止回閥
上一個產品：消聲止回閥（鐵殼銅芯）
相關產品:
H41H升降式止回閥概述：
升降式止回閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置；依靠閥瓣自重和流體壓差實現自動阻止流體倒流。
H41H升降式止回閥性能規范：
|
閥體材料 |
公稱壓力 (MPa) |
工作溫度 (℃) |
適用介質 |
|
|
碳 鋼 |
1．6-6．4 |
≤425 |
水、油品、蒸汽 |
|
|
10．0、16．0 |
≤450 |
／ | ||
|
不銹鋼 |
P |
1．6-16．0 |
≤200 |
硝酸類 |
|
R |
／ | ／ |
醋酸類 |
|
|
鉻鎳鈦 |
PI |
1．6-6．4 |
≤550 |
石油、石油產品 |
|
鉻鉬鋼 |
1．6-16．0 |
≤550 |
油 |
|
H41H升降式止回閥結構尺寸圖：
H41H升降式止回閥主要外形尺寸：
| 公稱壓力PN | 公稱通徑DN | 主要連接尺寸 | 外形尺寸 | ||||||||
| L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
| 1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
