真空負壓安全閥

產品型號：SFA72W-10P/10R

發布時間：2008-5-7

A72W負壓安全閥適用于溫度≤200℃的負壓系統，當容器內負壓超過允許值時，該閥自動開啟，吸入空氣；當容器內負壓達到允許值時，該閥自動關閉，從而保護設備及系統。

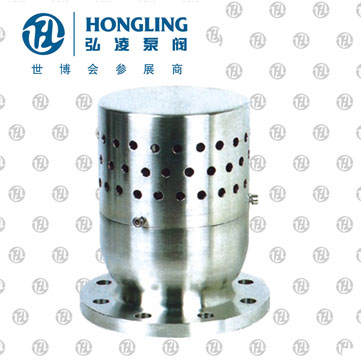

查看產品實物圖

下一個產品：微啟彈簧式安全閥

上一個產品：先導式安全閥

分享到：

相關產品:

不銹鋼高壓安全閥 TFA48SH-64高溫高壓安全閥帶散熱器彈簧全啟式安全閥A40Y GA42Y-100單杠桿安全閥內裝式安全閥TANA42F A28H帶手柄彈簧全啟式安全閥 A46F(Y)先導式安全閥 A44Y帶扳手彈簧全啟式安全閥 A41H彈簧微啟封閉式高壓安全閥 A21H不銹鋼彈簧微啟式安全閥彈簧微啟式螺紋安全閥保溫夾套安全閥脈沖式安全閥帶扳手彈簧全啟式蒸汽安全閥彈簧微啟式氧氣安全閥液壓式安全閥微啟彈簧式安全閥真空負壓安全閥先導式安全閥單杠桿安全閥雙杠桿安全閥主安全閥帶散熱器彈簧全啟式安全閥高溫高壓安全閥(電站用) 全啟式超高壓安全閥安全溢流閥彈簧微啟式高壓安全閥(焊接式) 彈簧全啟式安全閥帶手柄彈簧全啟式安全閥彈簧微啟封閉式安全閥彈簧微啟式外螺紋安全閥波紋管平衡式安全閥雙聯彈簧式安全閥平行式安全回流閥液化石油氣安全閥彈簧全啟封閉式安全閥帶扳手彈簧微啟式安全閥彈簧全啟封閉式高壓安全閥彈簧微啟封閉式高壓安全閥空壓機安全閥

YFA72W真空負壓安全閥產品詳細資料：

本產品適用于溫度≤200℃的負壓系統，當容器內負壓超過允許值時，該閥自動開啟，吸入空氣；當容器內負壓達到允許值時，該閥自動關閉，從而保護設備及系統。安裝在正常非負壓系統，當容器和系統的放散閥未打開，產生負壓時，此閥自動開啟。

YFA72W真空負壓安全閥主要零部件材料：

NO.	零件名稱	YFA72W-P材料	YFA72W-R材料
1	閥體	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	閥座	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	調節圈	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥蓋	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
5	閥桿	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	彈簧	50CrVA	50CrVA包覆氟塑料

工作溫度	≤200℃
適用介質	YFA72W-10P適用于硝酸類介質
適用介質	YFA72W-10R適用于醋酸類介質

YFA72W真空負壓安全閥結構示意圖：

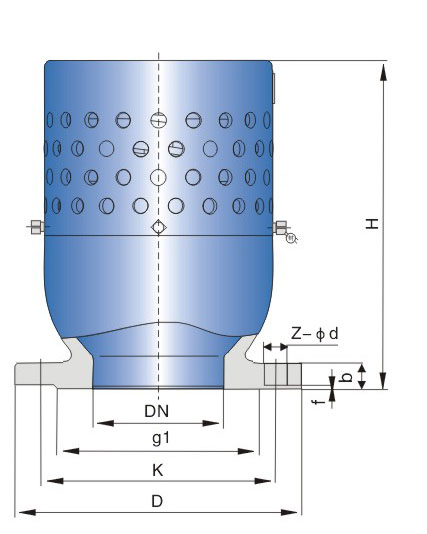

YFA72W真空負壓安全閥外形尺寸和連接尺寸：

公稱通徑	尺寸
公稱通徑	D	D1	D2	Z-ød	b	f1	H
15	95	65	45	4-14	14	2	110
20	105	75	55	4-14	16	2	130
25	115	85	65	4-14	16	2	150
32	140	100	78	4-18	18	2	180
40	150	110	85	4-18	18	3	200
50	165	125	100	4-18	20	3	221
80	200	160	135	4-18	22	3	245
100	220	180	155	8-18	22	3	253
125	250	210	185	8-18	24	3	280
150	285	240	210	8-23	24	3	329
200	340	295	265	8-23	26	3	377
250	395	350	320	12-23	28	3	440
