波紋管平衡式安全閥

產品型號：WA42Y

發布時間：2008-5-7

WA42Y型波紋管平衡式安全閥適用于工作溫度≤200℃存在不穩定背壓或有毒、腐蝕性介質的設備或管路上，作為超壓保護裝置。

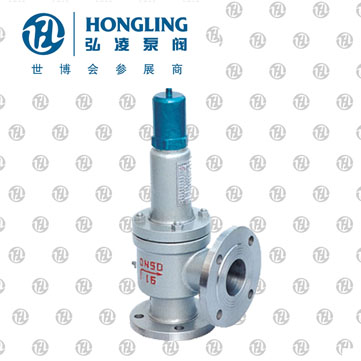

查看產品實物圖

下一個產品：彈簧微啟式外螺紋安全閥

上一個產品：雙聯彈簧式安全閥

分享到：

相關產品:

不銹鋼高壓安全閥 TFA48SH-64高溫高壓安全閥帶散熱器彈簧全啟式安全閥A40Y GA42Y-100單杠桿安全閥內裝式安全閥TANA42F A28H帶手柄彈簧全啟式安全閥 A46F(Y)先導式安全閥 A44Y帶扳手彈簧全啟式安全閥 A41H彈簧微啟封閉式高壓安全閥 A21H不銹鋼彈簧微啟式安全閥彈簧微啟式螺紋安全閥保溫夾套安全閥脈沖式安全閥帶扳手彈簧全啟式蒸汽安全閥彈簧微啟式氧氣安全閥液壓式安全閥微啟彈簧式安全閥真空負壓安全閥先導式安全閥單杠桿安全閥雙杠桿安全閥主安全閥帶散熱器彈簧全啟式安全閥高溫高壓安全閥(電站用) 全啟式超高壓安全閥安全溢流閥彈簧微啟式高壓安全閥(焊接式) 彈簧全啟式安全閥帶手柄彈簧全啟式安全閥彈簧微啟封閉式安全閥彈簧微啟式外螺紋安全閥波紋管平衡式安全閥雙聯彈簧式安全閥平行式安全回流閥液化石油氣安全閥彈簧全啟封閉式安全閥帶扳手彈簧微啟式安全閥彈簧全啟封閉式高壓安全閥彈簧微啟封閉式高壓安全閥空壓機安全閥

平衡式波紋管安全閥產品詳細資料：

平衡式波紋管安全閥適用于工作溫度≤200℃存在不穩定背壓或有毒、腐蝕性介質的設備或管路上，作為超壓保護裝置。連接法蘭標準≤4MPa采用JB/T6……94系列1。＞4MPa采用JB/T……94系列2標準。

平衡式波紋管安全閥主要零部件材料：

NO.	零件名稱	WA42Y-C型材料	WA42Y-P型材料	WA42Y-R型材料
1	閥體	WCB	ZG1Cr18Ni8Ti,304	CF8M
2	閥座	2Cr13	1Cr18Ni8Ti	316
3	調節圈	2Cr13	1Cr18Ni8Ti	0Cr18Ni12Mo2Ti
4	閥瓣	2Cr13	1Cr18Ni8Ti	316
5	反沖盤	2Cr13	1Cr18Ni8Ti	316
6	波紋管	304	304	316
7	導向套	2Cr13	1Cr18Ni8Ti	0Cr18Ni12Mo2Ti
8	閥蓋	ZG230-450	ZG230-450	ZG230-450
9	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
	密封面材料

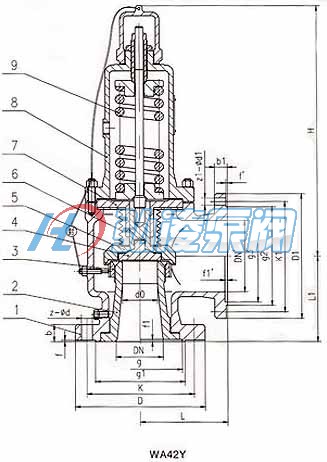

平衡式波紋管安全閥結構尺寸圖：

平衡式波紋管安全閥外形尺寸和連接尺寸：

型號	公稱通徑	do	D	K	g	g1	b	f	f1	Z-ød	DN'	D1	K1	g3	g2	b1	f'	f1'	Z1-ød1	L	L1	≈H
WA42Y-16 WA42Y-16P WA42Y-16R	25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	378
	32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	378
	40	25	150	110		85	18	3		4-18	50	165	125		100	18	3		4-18	120	110	406
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	450
	65	40	185	145		120	20	3		4-18	80	200	160		135	20	3		8-18	160	140	520
	80	50	200	160		135	20	3		8-18	100	220	180		155	22	3		8-18	170	135	525
	100	65	220	180		155	22	3		8-18	125	250	210		185	22	3		8-18	195	175	690
	125	80	250	210		185	22	3		8-18	150	285	240		210	24	3		8-23	210	190	857
	150	100	285	240		210	24	3		8-23	175	310	270		240	26	3		8-23	255	230	838
	200	125	340	295		265	26	3		12-23	250	405	355		320	30	3		12-26	300	260	992
WA42Y-25 WA42Y-25P WA42Y-25R	25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	378
	32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	378
	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	406
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	450
	65	40	185	145		120	22	3		8-18	80	200	160		135	20	3		8-18	160	140	520
	80	50	200	160		135	22	3		8-18	100	220	180		155	22	3		8-18	170	135	525
	100	65	230	190		160	24	3		8-23	125	250	210		185	22	3		8-18	195	175	690
	125	80	270	220		188	28	3		8-26	150	285	240		210	24	3		8-23	210	190	780
	150	100	300	250		218	30	3		8-26	175	310	270		240	26	3		8-23	255	230	838
	200	125	360	310		278	34	3		12-26	250	405	355		320	30	3		12-26	300	260	992
WA42Y-40 WA42Y-40P WA42Y-40R	25	16	115	85	58	65	16	2	4	4-14	32	140	100		78	18	2		4-18	110	95	378
	32	20	140	100	66	78	18	2	4	4-18	40	150	110		85	18	3		4-18	115	100	378
	40	25	150	110	76	85	18	3	4	4-18	50	165	125		100	20	3		4-18	120	110	406
	50	32	165	125	88	100	20	3	4	4-18	65	185	145		120	20	3		4-18	135	120	450
	65	40	185	145	110	120	22	3	4	8-18	80	200	160		135	20	3		8-18	160	140	520
	80	60	200	160	121	135	24	3	4	8-18	100	220	180		155	22	3		8-18	170	135	525
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210		185	22	3		8-18	195	175	690
	125	80	270	220	188	176	28	3	4.5	8-26	150	285	240		210	24	3		8-23	210	190	857
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270		240	26	3		8-23	255	230	838
	200	125	375	320	260	282	38	3	4.5	12-30	250	405	355		320	30	3		12-26	300	260	992
WA42Y-64 WA42Y-64P WA42Y-64R	25	16	140	100	58	78	22	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	277
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	289
	40	25	170	125	76	95	24	3	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	319
	50	32	180	135	88	105	26	3	4	4-23	65	185	145	110	120	22	3	4	8-18	135	130	389
	65	40	205	160	110	130	28	3	4	8-23	80	200	160	121	135	22	3	4	8-18	175	160	493
	80	50	215	170	121	140	30	3	4	8-23	100	235	190	150	160	24	3	4.5	8-23	175	160	483
	100	65	250	200	150	168	32	3	4.5	8-26	125	270	220	176	188	28	3	4.5	8-25	195	195	613
	150	100	345	280	204	240	38	3	4.5	8-34	200	375	320	260	282	38	3	4.5	12-30	280	265	894
WA42Y-100 WA42Y-100P WA42Y-100R	25	16	140	100	58	78	24	3	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	277
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	289
	40	25	170	125	76	95	26	2	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	319
	50	32	195	145	88	112	28	3	4	4-26	65	185	145	110	120	22	3	4	8-18	135	130	389
	65	32	220	170	110	138	32	3	4	8-26	80	200	160	121	135	22	3	4	8-18	175	160	493
	80	40	230	180	121	148	34	3	4	8-26	100	235	190	150	160	24	3	4.5	8-23	175	160	483
	100	50	265	210	150	172	38	3	4.5	8-30	125	270	220	176	188	28	3	4.5	8-25	195	195	613
	150	80	355	290	204	250	46	3	4.5	12-34	200	375	320	260	282	38	3	4.5	12-30	280	265	894
