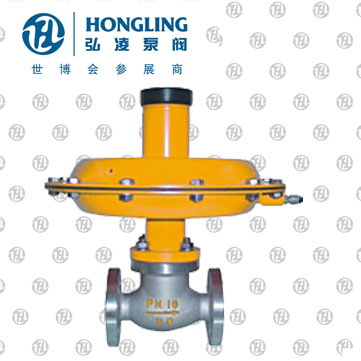

自力式微壓調節閥
產品型號：ZZYW
發布時間：2009-5-19
自力式差壓調節閥,采用平衡型單座閥，壓力穩定、精度高、密封性好。用于控制微小差壓。 ZZCN-10型自力式差壓調節閥采用雙座閥，流量系數大，將閥芯正、倒裝，可組成二個不同品種的產品。
下一個產品：自力式壓力調節閥
上一個產品：電子式電動單座調節閥
相關產品:
產品概述
ZZV、ZZC型自力式微壓調節閥、自力式差壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。自力式微壓調節閥、自力式差壓調節閥主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件，用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮氣等各種工業氣體的減壓、穩壓、泄壓調節，用于各種油品、化學品、液體儲罐氣封。
主要技術參數
閥體
| 閥體形式 | 直通鑄造球型閥 |
| 公稱通徑 | DN20～200mm |
| 公稱壓力 | PN1.0、1.6MPa |
| 法蘭標準 | ANSI、JIS、DIN、GB、JB (特殊可按用戶提供) |
| 連接形式 | 法蘭(FF RF RTJ) |
| 閥蓋形式 | 標準型(一體式) |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|
壓力分段范圍 (KPa) |
0.5～6 5～10 9～15 12～19 18～25 22～30 28～35 32～40 38～50 48～60 58～72 70～100 |
| 保證調壓閥正常工作的*小壓差P | ≥0.01(MPa) |
| 工作溫度 | ≤80℃ |
| 適合介質 | 氣體、蒸汽、低粘度液體 |
閥內件
| 閥芯形式 | 單座、套筒型閥芯 |
| 流量特性 | 線性 |
主要零件材料及結構圖
| 1 | 閥體 | WCB | CF8 | CF8M | CF3M |
| 2 | 閥座 | 304 | 304 | 316 | 316L |
| 3 | 墊芯 | 304 | 304 | 316 | 316L |
| 4 | 閥蓋 | Q235 | 304 | 316 | 316L |
| 5 | 閥桿 | 304 | 304 | 316 | 316L |
| 6 | 下膜蓋 | Q235 | |||
| 7 | 膜片 | EPDM或FKM夾纖維 | |||
| 8 | 上膜蓋 | Q235 | |||
| 9 | 壓蓋 | Q235 | |||
| 10 | 螺紋蓋 | Q235 | |||
主要性能指標
| 調節精度 | ≤10% | |||||||||||
|
允許泄露量 (在規定實驗條件下) |
硬密封 | 4×0.01%閥額定容量 | ||||||||||
| 軟密封 | DN(mm) | |||||||||||
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 0.15 | 0.3 | 0.45 | 0..6 | 0.9 | 1.7 | 4.0 | 6.75 | |||||
額定流量系數、允許壓差
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
|
允許壓差 (Mpa) |
PN16 | 1.6 | 1.5 | 1.2 | ||||||||
| PN40 | 2.0 | |||||||||||
主要外形及連接尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| H | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 |
| H1 | 323 | 350 | 370 | 370 | 370 | 397 | 397 | 400 |
| A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 |
| 導壓管接口螺紋 | M16×1.5 | |||||||
| 重量G(Kg) | 12 | 18 | 25 | 32 | 45 | 58 | 68 | 76 |
