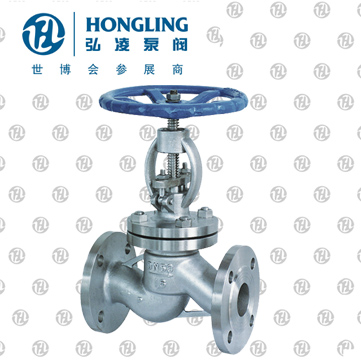

不銹鋼截止閥

產品型號：J41W

發布時間：2008-5-19

不銹鋼截止閥（stop valve,Globe Valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。

查看產品實物圖

下一個產品：高壓角式截止閥

上一個產品：氧氣專用截止閥

分享到：

相關產品:

低溫截止閥水封截止閥法蘭式截止閥襯氟截止閥直流式襯膠截止閥襯氟角式截止閥襯膠截止閥襯氟直流截止閥波紋管截止閥電動截止閥保溫截止閥保溫夾套直流式截止閥焊接型角式截止閥鑄鐵內螺紋截止閥高壓角式截止閥不銹鋼截止閥氧氣專用截止閥不銹鋼內螺紋截止閥

J41W不銹鋼截止閥產品概述：

截止閥（stop valve,Globe Valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。

截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門"三化給"曾規定，截止閥的流向，一律采用自上而下。

截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到*大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。產品名稱:J41W不銹鋼截止閥產品型號:J41W

不銹鋼截止閥應用規范

1、設計制造造GB12235-89

2、結構長度按GB12221-89

3、法蘭尺寸按JB/T79-94

4、閥門檢查和試驗按GB13927

J41W不銹鋼截止閥性能規范:

型號	公稱壓力（MPa）	實驗壓力			工作溫度（℃）	適用介質
型號	公稱壓力（MPa）	強度水（MPa）	密封（水）空氣（MPa）	低壓密封空氣（MPa）	工作溫度（℃）	適用介質
J41W-16P（R）	1.6	2.4	1.8	0.6	≤200	硝酸類
J41W-25P（R）	2.5	3.8	2.8	0.6	≤200	醋酸類
J41W-40P（R）	4.0	6.0	4.4	0.6	≤200	硝酸類
J41W-60P（R）	6.4	9.6	7.0	0.6	≤200	醋酸類

J41W不銹鋼截止閥主要零件材質:

零件名稱	ZGICr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12M02Ti	ZG00Cr17Ni14M02	WCB
閥體/閥蓋	ZGICr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12M0 2 Ti	ZG00Cr17Ni14M0 2	WCB
閘板	ZGICr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12M0 2 Ti	ZG00Cr17Ni14M0 2	1Cr13
閥桿	1Cr18 Ni9Ti	00Cr18 Ni10	1Cr18 Ni12M0 2 Ti	00Cr17Ni14M0 2	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨＋304
壓蓋	ZGICr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12M0 2 Ti	ZG00Cr17Ni14M0 2 系列	WCB
填料壓環	1Cr18 Ni9Ti	00Cr18 Ni10	1Cr18 Ni12M0 2 Ti	00Cr17Ni14M0 2	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	45

J41W不銹鋼截止閥1.6MPa主要連接尺寸:

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900

J41W不銹鋼截止閥2.5MPa主要連接尺寸:

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900

J41W不銹鋼截止閥4.0MPa主要連接尺寸:

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
