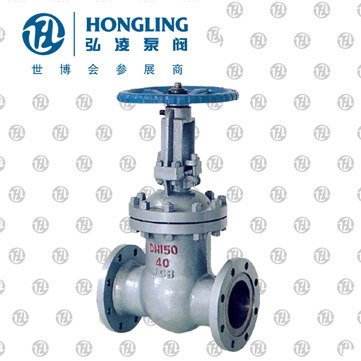

法蘭楔式閘閥

產品型號：Z41H型

發布時間：2008-4-29

采用楔式彈性閘板結構，中﹑大口徑設置滾動軸承，啟閉輕松。中法蘭采用不銹鋼纏繞墊片，閥桿密封采用柔性石墨填料，密封可靠。結構設計緊湊合理，造型美觀。

查看產品實物圖

下一個產品：法蘭式不銹鋼閘閥

上一個產品：波紋管閘閥

分享到：

相關產品:

法蘭式不銹鋼閘閥襯氟閘閥保溫閘閥暗桿楔式閘閥內螺紋暗桿楔式閘閥明桿彈性座封閘閥暗桿彈性座封閘閥楔式閘閥高壓法蘭閘閥電動閘閥排渣閘閥水封閘閥法蘭楔式閘閥波紋管閘閥

明桿法蘭閘閥特點：

明桿法蘭閘閥用途：

鋼制閘閥適用于Class150～600 ﹑PN1.0～1.0MPa ﹑JIS10K～20K;工作溫度-29～425℃（碳閥）﹑ -40～500℃（不銹鋼）的各種管路上，用于截斷或接通管路中的介質。選用不同的材料，明桿法蘭閘閥可分別適用于水 ﹑蒸汽﹑油品 ﹑硝酸﹑ 醋酸 ﹑強氧化性介質及尿素等多種介質。

明桿法蘭閘閥主要性能規范：

型號		Z41H-16C	Z41H-25C	Z41H-40C	Z41H-64C	Z41H-100C	Z41Y-16I	Z41Y-25I
公稱壓力PN（MPa）		1.6	2.5	4.0	6.4	10.0	1.6	2.5
試驗壓力 PN（MPa）	強度	2.4	3.8	6.0	9.6	15.0	2.4	3.8
試驗壓力 PN（MPa）	密封	1.8	2.8	4.4	7.1	11.0	1.8	2.8
適用溫度（℃）		≤425					≤550
適用介質		水蒸汽油品

明桿法蘭閘閥主要零件材料：

型號	閥體閥蓋	閥板閥座	閥桿	閥桿螺母	填料	手輪
Z41H-16C Z41H-25C Z41H-40C Z41H-64C Z41H-100C	WCB	2Cr13	2Cr13	鋁鐵青銅	柔性石墨	球墨鑄鐵
Z41Y-16I Z41Y-25I	鉻鉬合金鋼	硬質合金	2Cr13	鋁鐵青銅	柔性石墨	球墨鑄鐵

明桿法蘭閘閥結構圖：

明桿法蘭閘閥主要外形尺寸及重量：

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D	D1	D2	b	Z-ød	D6	f	f0	H	H1	D0	重量（kg）
1.6	40	240	150	110	88	20	4-ø17.5				340	400	220	21
	50	250	165	125	102	20	4-ø17.5				348	408	220	22
	65	270	185	145	122	20	4-ø17.5				350	415	220	33
	80	280	200	160	133	20	8-ø17.5				428	510	280	36
	100	300	220	180	158	20	8-ø17.5				571	670	280	47
	125	325	250	210	184	22	8-ø17.5				614	756	320	78
	150	350	285	240	212	24	8-ø22				682	848	320	85
	200	400	340	295	268	26	12-ø22				820	1036	400	150
	250	450	405	355	320	30	12-ø26				968	1244	450	273
	300	500	460	410	370	30	12-ø26				1145	1474	560	379
	350	550	520	470	430	34	16-ø26				1280	1663	640	590
	400	600	580	525	482	36	16-ø30				1450	1886	720	894
	500	700	715	650	585	44	20-ø33				1676	2181	720	958
2.5	40	240	150	110	88	20	4-ø17.5				340	400	220	22
	50	250	165	125	102	20	4-ø17.5				348	408	220	28
	65	270	185	145	122	22	8-ø17.5				350	415	220	33
	80	280	200	160	133	22	8-ø17.5				425	510	280	46
	100	300	235	190	158	24	8-ø22				571	670	280	64
	125	325	270	220	184	28	8-ø26				614	750	320	105
	150	350	300	250	212	30	8-ø26				682	848	320	134
	200	400	360	310	278	34	12-ø26				820	1036	400	213
	250	450	425	370	335	36	12-ø30				968	1244	450	290
	300	500	485	430	390	40	16-ø30				1145	1474	560	399
	350	550	555	490	450	44	16-ø33				1280	1663	640	631
	400	600	620	550	505	44	16-ø36				1450	1886	720	900
	500	700	730	660	615	44	20-ø36				1676	2181	720	1180
4.0	50	250	160	125	100	20	4-ø18	88	3	4	370	438	280	31
	65	280	180	145	120	22	8-ø18	110	3	4	393	473	280	39
	80	310	195	160	135	22	8-ø18	121	3	4	455	550	320	47
	100	350	230	190	160	24	8-ø23	150	3	4.5	551	670	360	73
	125	400	270	220	188	28	8-ø25	176	3	4.5	634	776	400	98
	150	450	300	250	218	30	8-ø25	204	3	4.5	708	883	400	123
	200	550	375	320	282	38	12-ø30	260	3	4.5	860	1086	450	222
6.4	50	250	175	135	105	26	4-ø23	88	3	4	370	438	450	35
	65	280	200	160	130	28	8-ø23	110	3	4	393	473	280	44
	80	310	210	170	140	30	8-ø23	121	3	4	455	550	280	61
	100	350	250	200	168	32	8-ø25	150	3	4.5	551	670	320	86
	125	400	295	240	202	36	8-ø30	176	3	4.5	634	776	360	140
	150	450	340	280	240	38	8-ø34	204	3	4.5	718	893	400	180
	200	550	405	345	300	44	12-ø34	260	3	4.5	873	1100	450	273
10.0	50	250	195	145	112	28	4-ø25	88	3	4	433	507	280	48
	65	280	220	170	138	32	8-ø25	110	3	4	466	557	280	68
	80	310	230	180	148	34	8-ø25	121	3	4	540	641	320	90
	100	350	265	210	172	38	8-ø30	150	3	4.5	606	726	360	129
	125	400	310	250	210	42	8-ø34	176	3	4.5	689	835	400	212
	150	450	350	290	250	46	12-ø34	204	3	4.5	775	952	450	285
	200	550	430	360	312	54	12-ø41	260	3	4.5	980	1214	560	426
