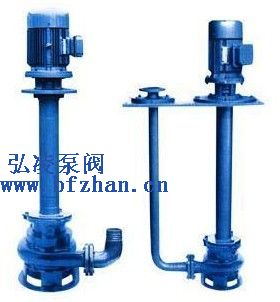

YWJ型自動攪勻液下泵
產品型號：
發布時間：2008-1-30
YWJ型自動攪勻液下泵和QGYW型切割式液下泵是本公司基于普通無堵塞液下排污泵的基礎上開發的新一代環保產品。
YWJ采用了自動攪拌裝置，該裝置隨泵軸高速旋轉，產生極強的攪拌力，將污水池內的沉積物攪拌成懸浮物，吸入泵內排出，提高了泵的防堵塞和排污能力，減少了污池的沉淀，降低了泵機組的運行成本，具有明顯的先進性的實用性。
QGYW采用纖維切碎，使之變小后進入泵內排出，極大的提高了泵的無堵塞性能、使泵機組的運行更為安全可靠。

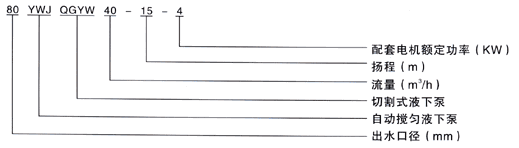

自動攪勻液下泵型號說明
自動攪勻液下泵產品用途
1、工廠、商業嚴重污染水的排放
2、城市污水處理廠、醫院、賓館的排水系統
3、住宅區的污水排水站
4、人防系統排水站、自來水廠給水裝置
5、市政工程、建筑工地
6、勘探、礦山、發電廠配套附機
7、農村沼氣池、農田灌溉、河塘清淤
結構特點說明
1、采用獨特的雙流道無堵塞葉輪結構，提高污水物的過流能力和排污能力
2、YWJ啟動攪勻液下泵的自動攪拌裝置隨泵軸高速旋轉，產生極強的攪拌力，將池內的沉淀物攪拌成懸浮物后吸入葉輪排出，達到自己動清淤的作用。
3、YWJ自動攪勻液下泵用隔板將底座一分為二，使攪拌與進水互不影響。
4、QGYW切割式液下泵的自動切割裝置隨泵軸高速旋轉，葉輪進口處用特殊材質制成的鋒利割刀將吸向葉輪的大顆粒或纖維物切碎后吸入葉輪,,增強了無堵塞性能。
5、泵機組采用雙端面機械密封，長期處于油室中，保證水泵可安全可靠的運行。
6、副葉輪結構的流體動力密封，既有輔助密封作用，從而保護機械密封；又平衡軸向力，延長軸承的使用壽命。
7、泵機組為立式結構、結構緊湊、安裝方便、工作時泵體置于水中，容易起動，可根據用戶需要配備液位自動控制柜，根據所需要液位的變化自動控制泵機組的起動和停止，不需專人看管，使用極為方便。
8、泵機組有單管和雙管兩種結構方式，分別采用圓板和方板兩種安裝方式，也可按客戶要求生產。
自動攪勻液下泵工作條件
流量范圍：7-720m3/h
揚程范圍：6-40m
配套功率范圍：1.1-45KW
出水口徑范圍：φ40∽φ250mm
攪拌范圍：φ1200∽φ3000mm
介質溫度：<60℃
介質重度：1∽1.3kg/dm3
PH值范圍:4∽9
注:用戶如有特殊的介質、溫度要求訂貨時請注明 ，以便本公司提供更為可靠之產品。
自動攪勻液下泵性能參數：
|
序
號
|
型 號
|
排出口徑
（mm）
|
流量
（m3/h）
|
揚程
（m）
|
攪勻直徑
（mm）
|
轉速
（r/min）
|
功率
（kw）
|
|
1
|
50-10-10
|
50
|
10
|
10
|
1200
|
2900
|
1.1
|
|
2
|
50-12-15
|
50
|
12
|
15
|
1200
|
2900
|
1.5
|
|
3
|
50-15-20
|
50
|
15
|
20
|
1200
|
2900
|
2.2
|
|
4
|
50-15-25
|
50
|
15
|
25
|
1400
|
2900
|
3
|
|
5
|
50-15-30
|
50
|
15
|
30
|
1400
|
2900
|
4
|
|
6
|
65-25-10
|
65
|
25
|
10
|
1200
|
2900
|
2.2
|
|
7
|
65-25-15
|
65
|
25
|
15
|
1400
|
2900
|
3
|
|
8
|
65-25-25
|
65
|
25
|
25
|
1400
|
2900
|
4
|
|
9
|
65-37-13
|
65
|
37
|
13
|
1400
|
2900
|
3
|
|
10
|
65-25-30
|
65
|
25
|
30
|
1600
|
2900
|
5.5
|
|
11
|
80-40-7
|
80
|
40
|
7
|
1200
|
2900
|
2.2
|
|
12
|
80-40-9
|
80
|
40
|
9
|
1400
|
2900
|
3
|
|
13
|
80-40-15
|
80
|
40
|
15
|
1400
|
2900
|
4
|
|
14
|
80-40-20
|
80
|
40
|
20
|
1600
|
2900
|
5.5
|
|
15
|
80-40-25
|
80
|
40
|
25
|
1600
|
2900
|
7.5
|
|
16
|
100-70-15
|
100
|
70
|
15
|
1600
|
1450
|
5.5
|
|
17
|
100-80-20
|
100
|
80
|
20
|
1600
|
2900
|
7.5
|
|
18
|
100-80-30
|
100
|
80
|
30
|
2000
|
1450
|
15
|
|
19
|
100-80-9
|
100
|
80
|
9
|
1400
|
1450
|
4
|
|
20
|
100-100-10
|
100
|
100
|
10
|
1600
|
1450
|
5.5
|
|
21
|
100-100-15
|
100
|
100
|
15
|
1600
|
1450
|
7.5
|
|
22
|
100-100-22
|
100
|
100
|
22
|
2000
|
1450
|
15
|
|
23
|
150-65-40
|
150
|
65
|
40
|
2500
|
1450
|
18.5
|
|
24
|
150-100-38
|
150
|
100
|
38
|
3000
|
1450
|
30
|
|
25
|
150-110-30
|
150
|
110
|
30
|
2500
|
1450
|
22
|
|
26
|
150-150-10
|
150
|
150
|
10
|
1600
|
1450
|
7.5
|
|
27
|
150-150-15
|
150
|
150
|
15
|
2000
|
1450
|
11
|
|
28
|
150-150-22
|
150
|
150
|
22
|
2500
|
1450
|
18.5
|
|
29
|
150-150-25
|
150
|
150
|
25
|
2500
|
1450
|
22
|
|
30
|
200-200-20
|
200
|
200
|
20
|
3000
|
1450
|
22
|
|
31
|
200-250-11
|
200
|
250
|
11
|
2500
|
1450
|
15
|
|
32
|
200-250-22
|
200
|
250
|
22
|
3000
|
1450
|
30
|
|
33
|
200-300-7
|
200
|
300
|
7
|
2500
|
1450
|
11
|
|
34
|
200-300-10
|
200
|
300
|
10
|
2500
|
1450
|
15
|
|
35
|
200-300-15
|
200
|
300
|
15
|
3000
|
1450
|
22
|
|
36
|
200-350-25
|
200
|
350
|
25
|
3000
|
1450
|
37
|
|
37
|
200-400-30
|
200
|
400
|
30
|
3000
|
1450
|
30
|
|
38
|
250-600-7
|
250
|
600
|
7
|
3000
|
1450
|
22
|
|
39
|
250-600-9
|
250
|
600
|
9
|
3000
|
1450
|
30
|
|
40
|
250-600-12
|
250
|
600
|
12
|
3000
|
1450
|
37
|
|
41
|
250-600-15
|
250
|
600
|
15
|
3000
|
1450
|
45
|
