電子式電動雙座調節閥

產品型號：ZDLM

發布時間：2010-11-8 23:41:44

ZDLM型電子式電動雙座調節閥是由3610L型電子式電動執行機構和雙座調節機構組成。調節機構具有不平衡很小，允許壓差，大流通能力大等特點，適用于泄漏量要求不嚴格的場合。

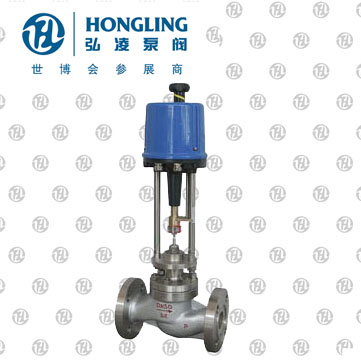

查看產品實物圖

下一個產品：氣動三通調節閥（高溫散熱型）

上一個產品：電動角形高壓調節閥

分享到：

相關產品:

氣動薄膜雙座調節閥氣動三通調節閥（高溫散熱型）電子式電動雙座調節閥氣動薄膜低溫調節閥電動角形高壓調節閥自力式電控溫度調節閥電動調節隔膜閥衛生型氣動不銹鋼調節閥氣動套筒調節閥自力式壓力調節閥自力式微壓調節閥電子式電動單座調節閥防爆電動調節閥氣動薄膜隔膜調節閥自力式溫度調節閥氣動薄膜單座調節閥精小型氣動薄膜單座調節閥氣動薄膜三通調節閥電子式電動雙座調節閥電動調節閥電子式電動三通調節閥電子式電動套筒調節閥氣動薄膜隔膜調節閥

ZDLM電子式電動雙座調節閥概述

電子式電動雙座調節閥是江蘇景麥自動化儀表有限公司由3810L型(或PSL系列)直行程電子式電動執行機構和直通雙座閥組成。內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。座閥有上、下兩個閥芯球，流體作用在上、下閥芯上的推力，其方向相反而大小接近，不平衡力很小，允許壓差大，額定流量系數比同口徑的單座閥大，但該閥的泄漏較單座閥大。適用于對泄露量要求不嚴格，閥前后壓差較大的干凈介質場合。

電動雙座調節閥工作原理

調節閥用于調節工業自動化過程控制領域中的介質流量、壓力、溫度、液位等工藝參數。根據自動化系統中的控制信號，自動調節閥門的開度，從而實現介質流量、壓力、溫度和液位的調節。調節閥通常由電動執行機構或氣動執行機構與閥體兩部分共同組成。直行程主要有直通單座式和直通雙座式兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。角行程主要有：V型電動調節球閥、電動蝶閥、通風調節閥、偏心蝶閥等。流通能力Cv值是調節閥選型的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h，液體的Cv值按下式計算。根據流通能力Cv值大小查表，就可以確定調節閥的公稱通徑DN。在現代化工廠的自動控制中，調節閥起著十分重要的作用，這些工廠的生產取決于流動著的液體和氣體的正確分配和控制。這些控制無論是能量的交換、壓力的降低或者是簡單的容器加料，都需要某些*終控制元件去完成。*終控制元件可以認為是自動控制的“體力”。在調節器的低能量級和執行流動流體控制所需的高能級功能之間，*終控制元件完成了必要的功率放大作用。

調節機構主要技術參數

公稱通徑mm			25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數kv			10	16	25	40	63	100	160	250	400	630	100	1600
公稱壓力（MPa）			1.6 4.0 6.4（常溫）,4.0 6.4（中溫）,0.6 4.0 6.4（低溫）
行程（mm）			16		25		40			60			100
動作速度mm/s			2.1		3.5		1.7			3.4			2.0
配用電動執行機構型號			361LSA-20 361LXA-20		361LSB-30 361LXB-30		361LSB-50 361LXB-50			361LSC-65			361LSC-99
流量特性			直線，等百分比
介質溫度℃			-20℃～+200、-40～+250（常溫）　-40～+450（中溫）　-250～-60（低溫）
法蘭尺寸			鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59
法蘭型式			法蘭密封型式按JB77-59，鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式，低溫按準糟式
閥體材質	公稱壓力（MPa）	0.6	低溫：-250℃～-60℃　ZG1r18Ni9Ti
		1.6	常溫:-20℃～+200℃　Ht200
		4.0	常溫:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti
			中溫:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti
			低溫:-250℃～-60℃ ZG1Cr18Ni9Ti
		6.4	常溫:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti
			中溫:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti
			低溫:-250℃～-60℃ ZG1Cr18Ni9Ti

執行機構主要技術參數

型號	額定輸出力N	速度mm/s	技術參數
361LSA-20 361LXA-20	2000 2000	2.1 2.1	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線）輸出開度信號：DC4～20mA 上蓋防護等級：相當IP55 隔爆標志：ExdⅡBT 4
361LSA-30 361LXA-30	3000 3000	3.5 3.5
361LSB-50 361LXB-50	5000 5000	1.7 1.7
361LSC-65	6500	2.8
361LSC-99	10000	2.0

ZDLM電子式電動雙座調節閥性能指標

項目			指標值
基本誤差％			±2.5
回差％			2.5
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差％			2.5
允許泄量L/h			10 -3 ×閥額定容量

ZDLM電子式電動雙座調節閥允許壓差

公稱通徑	25	32	40	50	66	80	100	125	150	200	250	300
允許壓差	≤公稱壓力										0.4	3.4

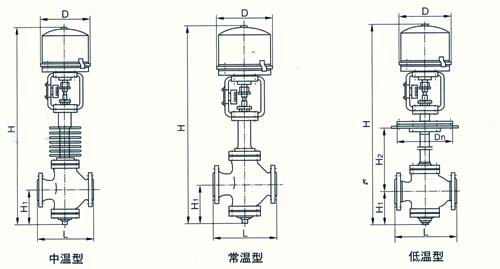

ZDLM電子式電動雙座調節閥結構尺寸圖

ZDLM電子式電動雙座調節閥常、中溫型外形尺寸表

公稱通徑	L			H1	H		D	重量（Kg）
	PN（MPa）				常溫	中溫		PN1.6 MPa	PN4.0,6.4MPa
	1.6	4.0	6.4		常溫	中溫		PN1.6 MPa	常溫	中溫
25	185	190	200	120	680	830	225	26	30	33
32	200	210	210	120	683	834	225	28	31	34
40	220	230	235	140	758	909	225	38	47	51
50	250	255	265	145	768	919	225	41	51	55
65	275	285	295	190	989	1152	225	61	80	88
80	300	310	320	210	1022	1185	225	77	100	110
100	350	355	370	220	1044	1207	225	96	120	131
125	410	425	440	270	1336	1548	310	160	195	244
150	450	460	475	280	1358	1570	310	205	249	269
200	500	560	570	320	1436	1648	310	275	402	435
250	640	660	670	450	1707	1947	310	485	605	665
300	720	735	750	465	1767	2008	310	635	755	825

ZDLM電子式電動雙座調節閥低溫型外形尺寸表

公稱通徑	D	Dn		H1	-100℃		-200℃		-250℃		重量（Kg）
公稱通徑	D	Dn		H1	H 2	H	H 2	H	H 2	H	重量（Kg）
25	225	270	290	102	500	1112	700	1312	900	1512	41
32	225	300	310	105	500	1118	700	1318	900	1518	44
40	225	310	340	127	500	1190	700	1390	900	1590	62
50	225	340	370	132	500	1200	700	1400	900	1600	67
65	225	380	410	171	600	1463	800	1663	1000	1863	100
80	225	410	440	188	600	1489	800	1689	1000	1889	112
100	225	470	500	200	600	1505	800	1705	1000	1905	143
125	310	550	590	250	700	1842	900	2042	1100	2242	229
150	310	600	640	260	700	1852	900	2052	1100	2252	296
200	310	720	760	300	700	1892	900	2092	1100	2292	471
