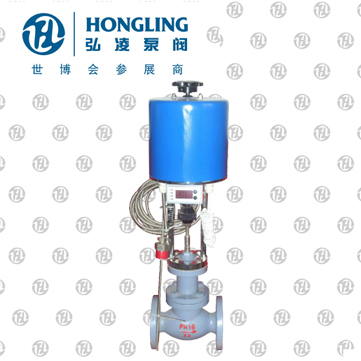

自力式電控溫度調節閥概述：

ZZWPE自力式電控溫度調節閥，由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成。自力式電控溫度調節閥適用于非腐蝕性的液體、氣體和蒸汽，在各種加熱、冷卻系統中的溫度控制。

自力式電控溫度調節閥用途與特點：

自力式電控溫度調節閥適用于較大口徑及導熱油控制，自力式電控溫度調節閥*大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，自力式電控溫度調節閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。

自力式電控溫度調節閥結構與原理：

調節閥由主閥、智能執行器與傳感器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。

加熱型調節閥的結構與原理，見附圖示：

工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化智能執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。

自力式電控溫度調節閥主要參數表：

自力式電控溫度調節閥安裝使用與維護：

（1）安裝前應對管道進和嚴格除污，吹凈焊渣等雜物，否則將嚴重?fù)p壞閥門。

（2）調溫閥應垂直裝在水平管道上，介質流向應與閥體上的箭頭指向一致。

（3）為使自控系統或檢修閥門時仍能連續運行，應設置旁通閥，閥前須裝過濾器，壓力表，在傳感器附近裝測溫計，便于現場監視與溫度設定。

（4）傳感器須全部浸沒在被控介質中，并處于水平或傾斜向上安裝。
