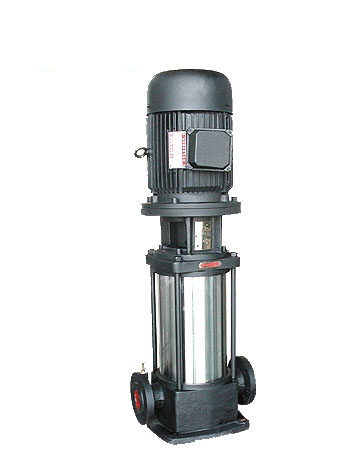

GDLF型立式不銹鋼多級離心泵|不銹鋼多級泵
產品型號：
發布時間：2008-1-30
GDLF型立式不銹鋼多級離心泵|不銹鋼多級泵是我單位在國內外優秀泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。
產品特點：
GDLF型不銹鋼多級離心泵|不銹鋼多級泵采用立式節段式外加不銹鋼殼體結構，使得泵的進出口位于同一水平線上且口徑相同，能象閥門一樣安裝于管路之中，它同時集中了多級泵之高壓，立式泵之占地面積小及管道泵之安裝方便的優點，同時由于采用了優秀的水力模型，所以還具有高效節能，運行平穩等優點，且軸封采用耐磨機械密封，無泄漏使用壽命長。為了能更好地滿足用戶的要求，本單位還開發了出水口位于上部的GDLB型，它除擁有GDL不銹鋼多級離心泵|不銹鋼多級泵、GDLS的一切優點外，更為您更換機械密封等易損件提供了更加方便，快捷、省力的途徑，使本型泵更無憂運行與維護。
主要用途：
GDLF型不銹鋼多級離心泵|不銹鋼多級泵適用于高壓運行系統中輸送清水或物理化學性質的液體，如高層建筑給水、鍋爐給水、消防系統等輸送或管道增壓之用。
GDLF型不銹鋼多級離心泵|不銹鋼多級泵采用整體不銹鋼(ZG1Cr18Ni9Ti)材質制造，適用于化工、食品、釀造、制藥、紡織等行業。根據用戶的要求可定制不銹鋼306或316L材質。
工作條件：
a) 本型泵 可輸送清水或物理化學性質類似于清水的液體；
b) 溫度范圍：-15℃~+120℃；
c) 工作壓力：最大壓力2.5MPa，即系統壓力=入口壓力+閉閥工作時壓力<2.5MPa；
d) 周圍環境的溫度應低于40℃，相對濕度不超過95%；
e) 輸送含腐蝕性介質及熱液體時，請于訂貨時提出，以便采用特殊材質滿足使用要求。
型號意義：
性能參數：
|
序號
|
型 號
|
進出
口徑 |
流 量
(m3/h) |
揚 程
(m) |
轉 速
(r/min) |
效 率
(%) |
電機功率
|
汽 蝕
余量 |
重量
|
| 1 |
25GDLF2-12×3
|
25
|
2
|
36
|
30
|
2900
|
1.1
|
1.7
|
58
|
| 2 |
25GDLF2-12×4
|
48
|
1.1
|
62
|
|||||
| 3 |
25GDLF2-12×5
|
60
|
1.5
|
68
|
|||||
| 4 |
25GDLF2-12×6
|
72
|
1.5
|
72
|
|||||
| 5 |
25GDLF2-12×7
|
84
|
2.2
|
78
|
|||||
| 6 |
25GDLF2-12×8
|
96
|
2.2
|
82
|
|||||
| 7 |
25GDLF2-12×9
|
108
|
2.2
|
86
|
|||||
| 8 |
25GDLF2-12×10
|
120
|
3.0
|
98
|
|||||
| 9 |
25GDLF2-12×11
|
132
|
3.0
|
102
|
|||||
| 10 |
25GDLF2-12×12
|
144
|
3.0
|
106
|
|||||
| 11 |
25GDLF4-11×3
|
25
|
4
|
33
|
40
|
2900
|
1.1
|
1.7
|
58
|
| 12 |
25GDLF4-11×4
|
44
|
1.5
|
65
|
|||||
| 13 |
25GDLF4-11×5
|
55
|
2.2
|
72
|
|||||
| 14 |
25GDLF4-11×6
|
66
|
2.2
|
76
|
|||||
| 15 |
25GDLF4-11×7
|
77
|
3.0
|
86
|
|||||
| 16 |
25GDLF4-11×8
|
88
|
3.0
|
90
|
|||||
| 17 |
25GDLF4-11×9
|
99
|
3.0
|
94
|
|||||
| 18 |
25GDLF4-11×10
|
110
|
4.0
|
110
|
|||||
| 19 |
25GDLF4-11×11
|
121
|
4.0
|
114
|
|||||
| 20 |
25GDLF4-11×12
|
132
|
4.0
|
118
|
|||||
| 21 |
25GDLF4-11×13
|
143
|
4.0
|
122
|
|||||
| 22 |
40GDLF6-12×3
|
40
|
6
|
36
|
52
|
2900
|
1.5
|
1.7
|
72
|
| 23 |
40GDLF6-12×4
|
48
|
2.2
|
78
|
|||||
| 24 |
40GDLF6-12×5
|
60
|
2.2
|
82
|
|||||
| 25 |
40GDLF6-12×6
|
72
|
3.0
|
92
|
|||||
| 26 |
40GDLF6-12×7
|
84
|
3.0
|
96
|
|||||
| 27 |
40GDLF6-12×8
|
96
|
4.0
|
112
|
|||||
| 28 |
40GDLF6-12×9
|
108
|
4.0
|
116
|
|||||
| 29 |
40GDLF6-12×10
|
120
|
4.0
|
120
|
|||||
| 30 |
40GDLF6-12×11
|
132
|
5.5
|
140
|
|||||
| 31 |
40GDLF6-12×12
|
144
|
5.5
|
146
|
|||||
| 32 |
50GDLF12-15×2
|
50
|
12
|
30
|
56
|
2900
|
2.2
|
1.8
|
113
|
| 33 |
50GDLF12-15×3
|
45
|
3.0
|
129
|
|||||
| 34 |
50GDLF12-15×4
|
60
|
4.0
|
149
|
|||||
| 35 |
50GDLF12-15×5
|
75
|
5.5
|
181
|
|||||
| 36 |
50GDLF12-15×6
|
90
|
5.5
|
190
|
|||||
| 37 |
50GDLF12-15×7
|
105
|
7.5
|
204
|
|||||
| 38 |
50GDLF12-15×8
|
120
|
7.5
|
212
|
|||||
| 39 |
50GDLF12-15×9
|
135
|
11
|
265
|
|||||
| 40 |
50GDLF12-15×10
|
150
|
11
|
273
|
|||||
| 41 |
50GDLF18-15×2
|
50
|
18
|
30
|
62
|
2900
|
3.0
|
1.8
|
122
|
| 42 |
50GDLF18-15×3
|
45
|
4.0
|
142
|
|||||
| 43 |
50GDLF18-15×4
|
60
|
5.5
|
175
|
|||||
| 44 |
50GDLF18-15×5
|
75
|
7.5
|
189
|
|||||
| 45 |
50GDLF18-15×6
|
90
|
7.5
|
198
|
|||||
| 46 |
50GDLF18-15×7
|
105
|
11
|
252
|
|||||
| 47 |
50GDLF18-15×8
|
120
|
11
|
261
|
|||||
| 48 |
50GDLF18-15×9
|
135
|
15
|
280
|
|||||
| 49 |
50GDLF18-15×10
|
150
|
15
|
289
|
|||||
| 50 |
65GDLF24-12×2
|
65
|
24
|
44
|
65
|
2900
|
3.0
|
3.0
|
131
|
