化工泵開式實驗臺簡介
時間：2012-3-12 22:53:53 來源：http://m.wuxizhizhen.cn 作者：弘凌泵閥 閱讀次數：2080開式化工泵試驗臺的優點是結構簡單，使用方便，散熱條件和穩定性好。缺點是調節離心泵進口閥的開度進行汽蝕試驗時，會造成化工離心泵進口流動不穩定，影響汽蝕性能的測定精度。開式實驗臺水池的容量在可能的條件下做大些，對散熱和穩定液流均有好處。可大致按下述確定：容量等于泵抽送5～7分鐘液體的體積再加20％～30％的余量，深度為2～5 m，長度為最大管路直徑的50～60倍。
下面介紹幾個開式試驗裝置：

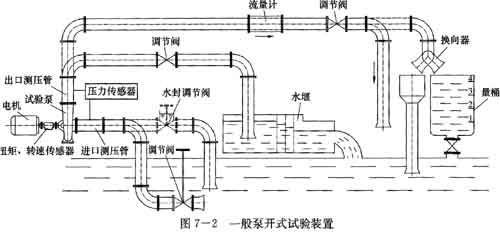

(1)一般開式試驗裝置 (圖7-2)

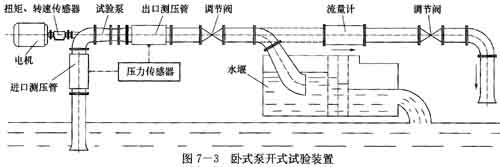

(2)臥式泵開式試驗裝置(圖7-3)
大型多級離心泵試驗臺，如圖7-4所示，水池總容積6 716 m3，水池水深6～11 m；可試驗最大流量66400m3／h，最大揚程1200 m，最大口徑2 600 mm最大功率45000 kW，電壓10 kV／380 V。該實驗臺有三個試驗平臺，三個深度6 m、9m、11m深的干坑試驗臺位和一個混坑試驗臺位。

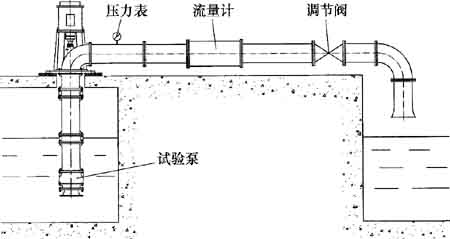

(4)立式泵開式試驗裝置(圖7-5)
圖7-5立式泵開式試驗裝置
