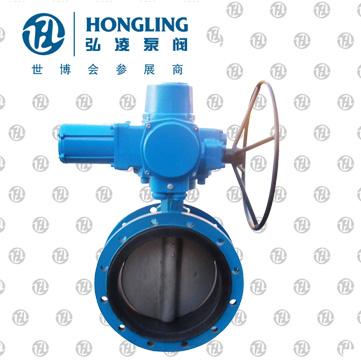

電動法蘭式軟密封蝶閥

產品型號：D941X

發布時間：2008-5-20

D941X系列電動法蘭式軟密封蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。

查看產品實物圖

下一個產品：手動對夾式蝶閥

上一個產品：法蘭伸縮蝶閥

分享到：

相關產品:

對夾式金屬硬密封蝶閥蝸輪法蘭硬密封蝶閥電動調節蝶閥法蘭式硬密封保溫蝶閥信號蝶閥法蘭式襯四氟蝶閥蝸輪對夾式襯氟蝶閥氣動襯氟蝶閥氣動法蘭式蝶閥氣動對夾式硬密封蝶閥蝸輪法蘭軟密封蝶閥氣動對夾式蝶閥手動對夾式蝶閥電動法蘭式軟密封蝶閥法蘭伸縮蝶閥對焊式硬密封蝶閥手動對夾式硬密封蝶閥氣動法蘭式金屬硬密封蝶閥電動法蘭硬密封蝶閥電動法蘭伸縮蝶閥電動對夾式金屬硬密封蝶閥氣動法蘭式伸縮蝶閥氣動硬密封不銹鋼蝶閥

電動法蘭式軟密封蝶閥概述：

電動法蘭式軟密封蝶閥我公司研制的雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

電動法蘭式軟密封蝶閥結構特點：

1、電動軟密封蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

4、蝶板采用框架結構，強度高，過流面積大，流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6、電動軟密封蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

7、電動軟密封蝶閥結構獨特，操作靈活，省力，方便。

電動法蘭式軟密封蝶閥主要技術參數：

公稱通經DN（mm)	50～2000		50～1600
公稱藥理PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

電動法蘭式軟密封蝶閥主要零部件材料：

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

電動法蘭式軟密封蝶閥采用標準：

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

電動法蘭式軟密封蝶閥主要外形連接尺寸：

DN	主要外形連接尺寸					法蘭尺寸和螺栓孔尺寸
	L 短／長	H	H1	A	B	0.6MPa				1.0MPa				1.6MPa
	L 短／長	H	H1	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	82.5	306	80	80	140	110	88	4-14	185	125	99	4-18	165	125	99	4-18
65	112	92.5	321	80	80	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	100	346	80	80	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	110	387	95	95	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	125	411	95	95	240	20	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	142.5	447	95	95	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	170	607	190	308	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165/250	192.5	688	190	308	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178/270	222.5	742	190	308	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190/290	252.5	797	190	308	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216/310	282.5	930	270	466	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	222/330	307.5	975	270	466	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	229/350	335	1065	270	466	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	267/390	390	1225	457	625	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292/430	447.5	1343	457	625	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	318/470	507.5	1436	457	625	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330/510	557.5	1616	598	853	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410/550	615	1711	598	853	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	470/630	727.5	1971	598	853	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	530/710	837.5	2218	860	1345	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	600/790	957.5	2578	860	1345	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	670/870	1057.5	2689	860	1345	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	760/950	1162.5	3022	952	1592	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62
