防爆阻火呼吸閥
產品型號：ZFQ
發布時間：2008-5-20

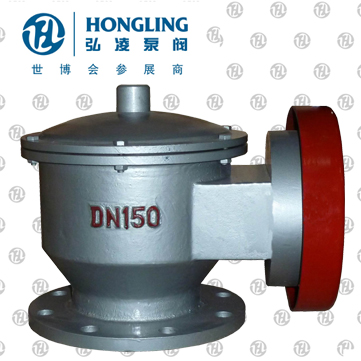

ZFQ-1 型全天候防爆阻火呼吸閥。該產品集阻火器與呼吸閥為一體，其新穎的結構為國內首創。它是石化儲罐必備的新型安全設備，其最大優點是阻火呼吸性能好，重量輕，維修方便。
相關產品:
防爆阻火呼吸閥概述：
ZFQ-1型全天候防爆阻火呼吸閥。該產品集阻火器與呼吸閥為一體，其新穎的結構為國內首創。它是石化儲罐必備的新型安全設備，其*大優點是阻火呼吸性能好，重量輕，維修方便。該產品適用于儲存內點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在-35 ℃ -60 ℃的溫度環境中正常工作。
防爆阻火呼吸閥性能及特點：
殼體選用鑄鋼和鋁合金，耐腐蝕性好；
波紋阻火層采用不銹鋼材料，阻火性能好，耐腐蝕性能好；
結構簡單，易檢修，安全方便；
防爆阻火呼吸閥維護與保養：
為了呼吸閥使用安全，應在 3-6 個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保安全正常使用。
定期檢查通風氣正、負閥盤動作是否靈活，導桿及閥盤接觸密封面有無損壞，如有損壞應立即調換。 在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活。 新閥啟用時，應安裝前清除閥盤間的防震物，否則呼吸閥將失靈。
ZFQ防爆阻火呼吸閥主要技術參數：
| A級正壓 | 355Pa (36毫米水柱) |
| 負壓 | 295Pa (30毫米水柱) |
| B級正壓 | 980Pa (100毫米水柱) |
| 負壓 | 295Pa (30毫米水柱) |
| C級正壓 | 1765Pa (180毫米水柱) |
| 負壓 | 295Pa (30毫米水柱) |
ZFQ防爆阻火呼吸閥零部件材料：
| 閥體材料 | 碳鋼WCB、不銹鋼304、316、鋁合金 |
| 正壓閥盤材料 | 不銹鋼304、316、鋁合金 |
| 負壓閥盤材料 | 不銹鋼304、316、四氟PTFE |
| 環境溫度 ℃ | -30~60 |
| 操作壓力 Pa | -295~98000 -30mmH2O~+10000mmH2O |
國標法蘭連接ZFQ防爆阻火呼吸閥外形尺寸： GB、JB
| 規格 | 安裝尺寸 | ||||
| D1 | D | D3 | H | M-h | |
| DN50 | 110 | 140 | 160 | 255 | 4×12 |
| DN100 | 170 | 205 | 235 | 480 | 4×16 |
| DN150 | 225 | 260 | 295 | 547 | 8×16 |
| DN200 | 280 | 315 | 355 | 658 | 8×16 |
| DN250 | 335 | 370 | 420 | 705 | 12×16 |
美標法蘭連接ZFQ防爆阻火呼吸閥尺寸：
ANSI、API、ASME 可供JIS標準
| 規格 | 安裝尺寸 | ||||
| D1 | D | D3 | H | M-h | |
| 2" | 120.5 | 152 | 160 | 255 | 4×19 |
| 4" | 190.5 | 229 | 265 | 290 | 8×19 |
| 6" | 241.5 | 254 | 305 | 330 | 8×22 |
| 8" | 298.5 | 343 | 355 | 350 | 8×22 |
| 10" | 362 | 406 | 420 | 400 | 12×25 |
